上锐DG卧式多级泵产品概述：

上锐DG卧式多级泵可供输送清水或物理化学性质类似于清水的液体，适用于中、低压锅炉或次高压锅炉给水，也适用于工厂或城市高压给排水。输送介质温度为-20℃~150℃，进口允许压力小于0.6MPa。

DG该系列泵采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

DG卧式多级泵结构特点：

DG型卧式多级泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。

该系列泵转子部分主要由及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心轴承。滚动轴承用油脂润滑、滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

泵的进水段、中段、出水段之间的密封面均采用二硫化钼润滑脂密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

轴的密封形式有机械密封和填料密封两种。泵采用填料密封时，填料环的位置安放要正确，填料的松紧程度必须适当，以液体能一滴一滴渗出为宜。泵各种密封元件装在密封箱内，箱内要通过一定压力的水，起水封、水冷或水润滑的作用。在轴封处装有可更换的轴套，保护泵轴。次高压泵一般采用滑动轴承、稀油润滑结构，DG85-67、DG155-67型泵可采用滑动轴承、稀油润滑，也可采用滚动轴承、干油润滑结构，其余型号均采用滚动轴承，干油润滑结构。中、低压泵的主要零件材料一般采用优质铸铁，次高压泵主要零件采用铸钢或不锈钢。该系列泵通过弹性联轴器由原动机直接驱动，从原动机方向看，泵为顺时针方向旋转。

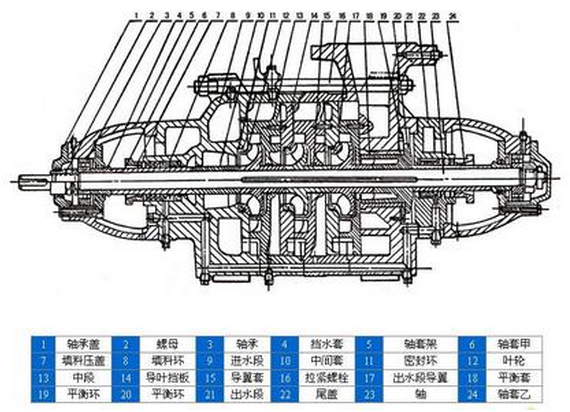

DG卧式多级泵结构图

性能参数

型号	级数	流量Q		扬程（m）	转速（r/min）	电机功率（KW）
型号	级数	m³/h	L/S	扬程（m）	转速（r/min）	电机功率（KW）
D-50型	2	18	5	19	2900	2.2
	3	18	5	28.5	2900	3
	4	18	5	38	2900	4
	5	18	5	47.5	2900	5.5
	6	18	5	57	2900	5.5
	7	18	5	66.5	2900	7.5
	8	18	5	76	2900	7.5
	9	18	5	85.5	2900	7.5
	10	18	5	95	2900	11
	11	18	5	104.5	2900	11
	12	18	5	114	2900	11
D-80型	2	32.4	9	22.7	2900	3
	3	32.4	9	34.05	2900	5.5
	4	32.4	9	45.4	2900	7.5
	5	32.4	9	56.75	2900	7.5
	6	32.4	9	68.1	2900	11
	7	32.4	9	79.45	2900	15
	8	32.4	9	90.8	2900	15
	9	32.4	9	102.15	2900	15
	10	32.4	9	113.5	2900	18.5
	11	32.4	9	124.85	2900	18.5
	12	32.4	9	136.2	2900	18.5
D-100型	2	54	15	35.4	2900	11
	3	54	15	52.8	2900	15
	4	54	15	70.4	2900	18.5
	5	54	15	88	2900	22
	6	54	15	105.6	2900	30
	7	54	15	123.2	2900	37
	8	54	15	140.8	2900	37
	9	54	15	158.4	2900	45
	10	54	15	176	2900	45
	11	54	15	193.6	2900	55
	12	54	15	211.2	2900	55
D-125型	2	108	30	40	2900	22
	3	108	30	60	2900	30
	4	108	30	80	2900	37
	5	108	30	100	2900	45
	6	108	30	120	2900	55
	7	108	30	140	2900	55
	8	108	30	160	2900	75
	9	108	30	180	2900	75
	10	108	30	200	2900	90
	11	108	30	220	2900	90
	12	108	30	240	2900	110
D-150型	2	162	45	54.6	2900	37
	3	162	45	81.9	2900	55
	4	162	45	109.2	2900	75
	5	162	45	136.5	2900	90
	6	162	45	163.8	2900	110
	7	162	45	191.1	2900	132
	8	162	45	218.4	2900	160
	9	162	45	245.7	2900	160

型号	级数	流量Q		扬程 (m)	转速 (r/min)	功率n(千瓦)		允许汽蚀余量 (m)	效率 (%)	叶轮直经（mm）
型号	级数	m3/h	(l/s)	扬程 (m)	转速 (r/min)	轴功率	电机功率	允许汽蚀余量 (m)	效率 (%)	叶轮直经（mm）
D6-25 DG6-25 DGR6-25	3	6.3	1.75	75	2950	2.86	5.5	2	45	138
	4			100		3.81	7.5
	5			125		4.77	7.5
	6			150		5.72	11
	7			175		6.67	11
	8			200		7.63	15
	9			225		8.58	15
	10			250		9.53	18.5
	11			275		10.5	18.5
	12			300		11.44	18.5
D12-25 DG12-25 DGR12-25	3	12.5	3.47	75	2950	4.73	7.5	2	54	146
	4			100		6.3	11
	5			125		7.88	11
	6			150		9.46	15
	7			175		11	15
	8			200		12.61	18.5
	9			225		14.18	18.5
	10			250		15.67	22
	11			275		17.34	22
	12			300		18.9	30
D25-30 DG25-30 DGR25-30	3	25	6.94	90	2950	9.88	15	2.2	62	160
	4			120		13.1	18.5
	5			150		16.47	22
	6			180		19.77	30
	7			210		23.1	30
	8			240		26.4	37
	9			270		29.65	37
	10			300		32.9	45
D46-30 DG46-30 DGR46-30	3	46	12.8	90	2950	16.11	22	70	3.0	164
	4			120		21.48	30
	5			150		26.85	37
	6			180		32.21	37
	7			210		37.58	45
	8			240		42.95	55
	9			270		48.32	55
	10			300		53.69	75
D25-50 DG25-50 DGR25-50	3	25	6.94	150	2950	18.9	30	54	2.7	196
	4			200		25.2	30
	5			250		31.5	37
	6			300		37.8	45
	7			350		44.1	55
	8			400		50.4	75
	9			450		56.7	75
	10			500		63.0	75
	11			550		69.3	90
	12			600		75.6	110
D46-50 DG46-50 DGR46-50	3	46	12.8	150	2950	29.83	37	63	2.8	210
	4			200		39.77	45
	5			250		49.11	55
	6			300		59.65	75
	7			350		69.6	90
	8			400		79.48	90
	9			450		89.48	110
	10			500		99.42	110
	11			550		109.36	132
	12			600		119.36	132
